边界噪声综合治理工程介绍

二、项目编号：NCJL1406

三、项目地址：南昌

四、项目规模：噪声综合治理

6262c彩票 五、工程工期： 30天

六、竣工时间：2014年8月16日

七、项目类别：噪声综合治理工程

6262c彩票 八、案例简介：某店在其北面新安装有1台排油烟风机、4台冷凝器、1台热泵机组、2台风冷冷凝器，当排油烟风机开启时，距离风机1米处测得噪声达到92dB，在风机关闭时，冷凝器噪声达到72dB。

最近居民楼距离设备仅3米距离，该设备噪声远远超出《社会生活环境噪声排放标准》GB22337—2008中规定2类混合区噪声标准，即昼间60dB，夜间50dB。

6262c彩票 社会生活噪声排放源边界噪声不得超过表1规定的排放限值。

6262c彩票 表1 社会生活噪声排放源边界噪声排放限值

6262c彩票 单位：dB（A）

时段 6262c彩票 边界外         声环境功能区类别	6262c彩票   昼     间	夜    间
0	50	6262c彩票 40
6262c彩票 1	55	6262c彩票 45
2	6262c彩票 60	6262c彩票 50
6262c彩票 3	65	55
6262c彩票 4	6262c彩票 70	55

6262c彩票 按区域的使用功能特点和环境质量要求，声环境功能区分为以下五种类型：

（1）0类声环境功能区：指康复疗养区等特别需要安静的区域。

（2）1类声环境功能区：指以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域。

（3）2类声环境功能区：指以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域。

（4）3类声环境功能区：指以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环境产生严重影响的区域。

（5）4类声环境功能区：指交通干线两侧一定距离之内，需要防止交通噪声对周围环境产生严重影响的区域，包括 4a类和 4b类两种类型。 4a类为高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通（地面段）、内河航道两侧区域； 4b类为铁路干线两侧区域。

九、降噪目标：

序号	噪声控制点	达到效果	6262c彩票 执行标准	6262c彩票 备注
1	6262c彩票 居民窗外 昼间	≤60dB（A）	6262c彩票 《社会生活环境噪声排放标准》GB22337—2008	扣除非本项目噪声影响
2	6262c彩票 居民窗外 夜间	≤50 dB（A）	《社会生活环境噪声排放标准》GB22337—2008	扣除非本项目噪声影响

十、现场噪音源：某店在其北面新安装有1台排油烟风机、4台冷凝器、1台热泵机组、2台风冷冷凝器，当排油烟风机开启时，距离风机1米处测得噪声达到92dB，在风机关闭时，冷凝器噪声达到72dB。

6262c彩票 十一、我们设计的方案：根据对噪声源及现场的分析，经过经济、技术比较，采取下列噪声控制措施：

3.1 排油烟风机噪声治理措施

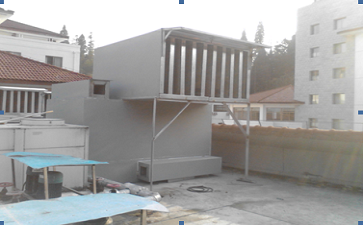

1、排油烟风机噪声超出夜间标准达42dB之多，故对风机及油烟净化设备整体设置双层隔声罩，每层隔声罩均为可拆卸结构，便于设备的维修，隔声罩内层尺寸为：3000mm×2000mm×1700mm（L*W*H);外层尺寸为：3500mm×2500mm×2000mm（L*W*H);

2、为方便检修，隔声罩上安装有检修隔声门，且隔声罩整体为可拆卸结构，以便对风机进行大修；

6262c彩票 3、风机出风口安装消声器；管道中的噪声一方面穿透管道壁向外辐射，另一方面通过进、排风口向外传播，故对风机排风管道进行阻尼隔声包扎以降低管道穿透声并在排风口安装低频消声器

3.2 冷凝器/热泵机组噪声治理措施

1、冷凝器/热泵机组主要噪声源在出风口，因空调排风风机的低频特性，故在排风口，排风风机上部设置低频消声器。

6262c彩票 2、冷凝器/热泵机组进风口安装进风消声器及进风百叶消声器。

十二、降噪效果：居民窗外昼间≤60dB（A）

6262c彩票 居民窗外夜间≤50 dB（A）
